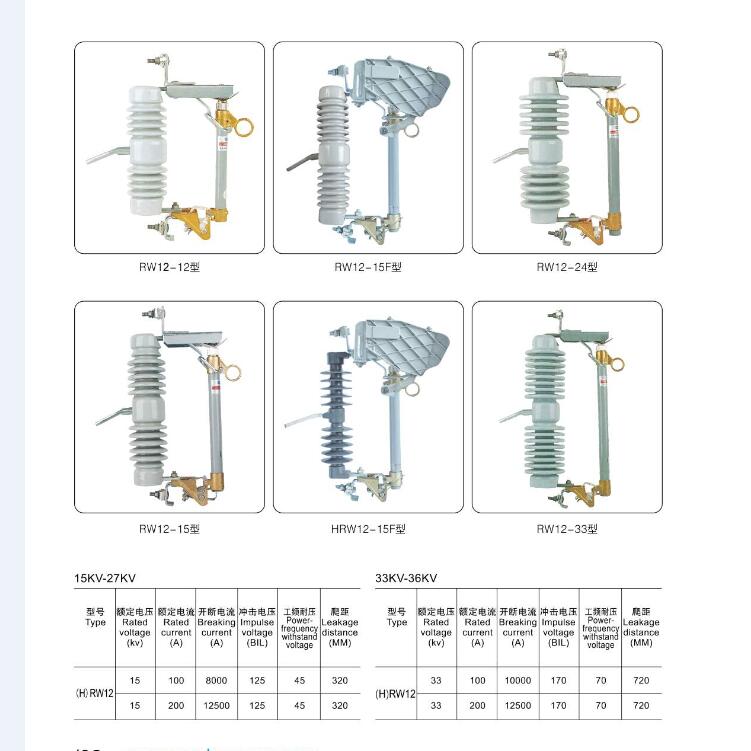

【跌落式熔断器RW12-10F-100A】

     发布人:浙江羿振电气有限公司-上海羿振电力设备有限公司
  • 最新价格: ¥1
  • 更新时间: 2019-10-15 13:58:22
  • 发货地: 浙江 温州 乐清市
  • 发货期限: 卖家承诺72小时发货
  • 运费说明: 电议
  • 供货总量: 电议
  • 姚立新
    扫一扫
    扫一扫,用手机访问更方便
    OiAsKCUnfx5分钟前更新:44983.com为您提供:【跌落式熔断器RW12-10F-100A】最新信息,点击可以查看【跌落式熔断器RW12-10F-100A】详细信息,想了解更多相关信息可以点击44983.com电工电气产品加工分类频道.







    在现实的10kV~35KV线路系统中和配电变压器上的熔断器不能正确动作,其原因之一是,电工素质差,责任心不强,常年不进行跌落式熔断器的维护和检修;原因之二是,跌落式熔断器的产品质量低劣,不能灵活的拉、合操作。   两原因降低了跌落式熔断器的功能。现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。使得线路的跳闸率和配电变压器的故障率居高不下。10kV~35KV跌落式熔断器适用于环境空气无导电尘、无腐蚀性气体及易燃、易爆等危险性环境,年度温差变比在±40℃以内的户外场所。   其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5~2倍。   此外,应按被保护系统三相短路容量,对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限,但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大,很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限,造成在熔体熔断时难以灭弧,最终引起熔管烧毁,等事故。   一些供电单位仍处于农网改造高峰,在选用该类熔断器时,必须严把产品质量关,保护合格的设备入网,同时要注意到它的额定断开容量上限值和下限值。跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。   它安装在35kV配电线路分支线上,可缩小停电范围,因其有一个明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感。安装在配电变压器上,可以作为配电变压器的主保护,所以,在35kV配电线路和配电变压器中得到了普及。   跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上,用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。   拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩,用以分、合负荷电流。跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使管内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。   熔丝熔断后,下部动触头失去拉力而下翻,锁紧机构释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静助触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。   当电力系统发生故障时,故障电流使熔丝迅速熔断,在熔丝管内产生电弧,熔丝管内衬的钢纸管和套在熔管上的内消弧管在电弧作用下产生大量气体,使熔丝管内形成足够压力,并沿熔丝管道形成强烈纵吹,使电弧迅速拉长,在电流过零时,由于强烈去游离作用而熄灭。   跌落原理:熔断器靠安装板固定在安装架上,熔断器在运行时串联在电力线路中,正常工作时,熔丝尾线使熔丝管和动触头间的活动关节紧锁,熔丝管能在静触头的压力下处于台闸位置。熔丝熔断后,失去熔丝的张紧力,活动关节释放、熔管在上、下静触头的弹簧压力和熔丝管自身重量的作用下,迅速跌落,形成明显可见的隔离间隙。   产品特点:具有良好的开断特性,可开断额定开断电流及以下各种短路和过载电流,性能达到电工委员会(IEC)标准的要求。由于采用逐级排气,熔管内加装新型灭弧材料小管,合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。   熔管用钢纸一环氧玻璃布管复合制成,保证熔丝管具有较高的机械强度和开断三次以上的额定开断能力,可免除运行人员熔断器动作一次后即更换消弧管的麻烦手续。瓷件与上、下静触头、安装板均采用机械卡装,与水泥浇装比较,具有更高的机要强度,不会发生瓷件胶装处断裂及松动现象。   零件采用冲压件,互换性强,便于生产维修。刚件采用热镀锌工艺,保证具有较强防腐性能,保证安全可靠运行。跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。   安装在配电线路分支上,可缩小停电范围。因其有一个明显的断开点,具有了隔离开关的功能,给检修线路和设备创造了一个安全作业环境,增加了检修人员的安全性。带拉负荷的跌落式熔断器,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。   用途及执行标准:本产品使用于10~35kV配电线路分支线和配电变压器一次侧,用于过载和短路保护,分合额定负荷电流。本产品型号按JB/T《交流高压熔断器型号编制办法》的规定进行编制,产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。   使用条件:*环境温度:不高于40℃,不低于-30℃;*海拔高度:不超过1000m;(1000m以上可按GB311.1-1997进行修正)*电源频率:50±2Hz;*地震烈度:7度以下* 风速:35m/s型号定义:本产品型号按JB/T《交流高压熔断器型号编制办法》规定进行定义一次后即更换消弧管的麻烦。   对该标准中未明确定义的重要参数及配置方式,按JB/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。由于采用逐级排气,熔管内加装新型灭弧材料小管,合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。651BB5705CB849B587C5A9FB69855D6A

    其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5~2倍。   此外,应按被保护系统三相短路容量,对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限,但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大,很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限,造成在熔体熔断时难以灭弧,最终引起熔管烧毁,等事故。   一些供电单位仍处于农网改造高峰,在选用该类熔断器时,必须严把产品质量关,保护合格的设备入网,同时要注意到它的额定断开容量上限值和下限值。跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。   它安装在35kV配电线路分支线上,可缩小停电范围,因其有一个明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感。安装在配电变压器上,可以作为配电变压器的主保护,所以,在35kV配电线路和配电变压器中得到了普及。



    EF097984DD4D44B2882197DBD5E679E2

    使用条件:*环境温度:不高于40℃,不低于-30℃;*海拔高度:不超过1000m;(1000m以上可按GB311.1-1997进行修正)*电源频率:50±2Hz;*地震烈度:7度以下* 风速:35m/s型号定义:本产品型号按JB/T《交流高压熔断器型号编制办法》规定进行定义一次后即更换消弧管的麻烦。   对该标准中未明确定义的重要参数及配置方式,按JB/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。由于采用逐级排气,熔管内加装新型灭弧材料小管,合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。   瓷件与上、下静触头、安装板均采用机械卡装,与水泥浇装比较,具有更高的机要强度,不会发生瓷件胶装处断裂及松动现象。概述:跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。   安装在配电线路分支上,可缩小停电范围。因其有一个明显的断开点,具有了隔离开关的功能,给检修线路和设备创造了一个安全作业环境,增加了检修人员的安全性。带拉负荷的跌落式熔断器,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。   用途及执行标准:本产品使用于10~35kV配电线路分支线和配电变压器一次侧,用于过载和短路保护,分合额定负荷电流。本产品型号按JB/T《交流高压熔断器型号编制办法》的规定进行编制,产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。   使用条件:*环境温度:不高于40℃,不低于-30℃;*海拔高度:不超过1000m;(1000m以上可按GB311.1-1997进行修正)*电源频率:50±2Hz;*地震烈度:7度以下* 风速:35m/s型号定义:本产品型号按JB/T《交流高压熔断器型号编制办法》规定进行定义价格说明一般情况下:划线。   对该标准中未明确定义的重要参数及配置方式,按JB/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。未划线价格:未划线的价格是商品在阿里巴巴站上的销售标价,具体的成交价格根据商品参加活动,或因用户使用优惠券等发生变化,最终以订单结算页价格为准。   活动预热状态下:划线价格:划线的价格是商品在目前活动预热状态下的销售标价,并非原价,具体的成交价可能因用户使用优惠券等发生变化,最终以订单结算页价格为准。未划线价格:未划线的价格可能是商品即将参加活动的活动价,仅供参考,具体活动时的成交价可能因用户使用优惠券等发生变化,最终以活动是订单结算页价格为准。EC5D2038A8E34EA6996AE8DA05808429

    但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作:(1)操作时由两人进行(一人监护,一人操作),但必须戴经试验合格的绝缘手套,穿绝缘靴、戴护目眼镜,使用电压等级相匹配的合格绝缘棒操作,在雷电或者大雨的气候下禁止操作。跌落式熔断器的操作一般情况下不允许带负荷操作跌落式熔断器,只允许其操作空载设备(线路)。(2)在拉闸操作时,一般规定为先拉断中间相,再拉背风的边相, 拉断迎风的边相。这是因为配电变压器由三相运行改为两相运行,拉断中间相时所产生的电弧火花最小,不致造成相间短路。其次是拉断背风边相,因为中间相已被拉开,背风边相与迎风边相的距离增加了一倍,即使有过电压产生,造成相间短路的可能性也很小。 拉断迎风边相时,仅有对地的电容电流,产生的电火花则已很轻微。(3)合闸的时候操作顺序拉闸时相反,先合迎风边相,再合背风的边相, 合上中间相。(4)操作熔管是一项频繁的项目,注意不到便会造成触头烧伤引起接触不良,使触头过热,弹簧退火,促使触头接触更为不良,形成恶性循环。所以,拉、合熔管时要用力适度,合好后,要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上,可用拉闸杆钩住上鸭嘴向下压几下,再轻轻试拉,检查是否合好。跌落式熔断器的运行维护管理(1)为使熔断器能更可靠、安全的运行,除按规程要求严格地选择正规厂家生产的合格产品及配件(包括熔件等)外,在运行维护管理中应特别注意以下事项:①熔断器具额定电流与熔体及负荷电流值是否匹配合适,若配合不当必须进行调整。合闸时未能到位或未合牢靠,熔断器上静触头压力不足,极易造成触头烧伤或者熔管自行跌落。②熔断器的每次操作须仔细认真,不可粗心大意,特别是合闸操作,必须使动、静触头接触良好。③熔管内必须使用标准熔体,禁止用铜丝铝丝代替熔体,更不准用铜丝、铝丝及铁丝将触头绑扎住使用。④对新安装或更换的熔断器,要严格验收工序,必须满足规程质量要求,熔管安装角度达到25°左右的倾下角。⑤熔体熔断后应更换新的同规格熔体,不可将熔断后的熔体联结起来再装入熔管继续使用。⑥应定期对熔断器进行巡视,每月不少于一次夜间巡视,查看有无放电火花和接触不良现象,有放电,会伴有嘶嘶的响声,要尽早安排处理。跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。跌落式熔断器安装在10kV配电线路分支线上,可缩小停电范围,因其有一个高压跌落式熔断器高压跌落式熔断器明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感。安装在配电变压器上,可以作为配电变压器的主保护,所以,在10kV配电线路和配电变压器中得到了普及。户外跌落式熔断器适用于交流50HZ,额定电压10KV的电力系统中,作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用。广泛使用的户外跌落式熔断器的型号有RW7型、RW11型和RW12型三种。熔丝管两端的动触头依靠熔丝(熔体)系紧,将上动触头推入“鸭嘴“凸出部跌落式熔断器使用环境条件编辑1.产品正常使用条件:环境温度不高于+40度,不低于-40度;海拔高度不超过1000m; 风速不超过35m/s;地震强度不超过8度。2.产品不适用于下列场所:有燃烧或爆炸危险的场所;有剧烈震动或冲击的场所;有导电、化学气体作用及严重污秽盐雾地区。B87DC6C2A64845FCBF1EBA6851899B06
